Ferramenta danada!!!

Pois bem, nós que trabalhamos com automação muitas vezes nos vemos envolvidos com a parte mecânica de projetos, e quase sempre a nossa formação não é voltada para mecânica, muito menos para projetos mecânicos, pois bem, trocando idéias com um experiente projetista mecânico, descobri uma ferramenta muito boa para esse tipo de projeto, o software Varicad http://www.varicad.com/en/home/ é realmente muito bom, modelagem 3D/2D incrivelmente intuitiva, calcula peso de peças de acordo com os materiais usados, centro de gravidade, alavancas, etc, e não precisa ser nenhum gênio, tendo uma noção básica de mecânica e resistência de materiais, e aprendendo a usar as ferramentas do software que faz tudo sozinho (e existe material, apostilas pra caramba na internet), dá para desenvolver pequenos projetos de válvulas, máquinas de envase, etc, tranquilamente, é realmente muito interessante, estou começando a estudar o software e volta e meia estarei postando aqui alguma coisa.

Ah, e a melhor parte, diferentemente de softwares como Autocad, que as licenças custam em torno de U$7000,00 a licença do Varicad gira em torno de U$500 ,00.

Qualquer dúvida e-mailme!!!

Supervisório no Excel (usando RSlinx)!!!

Esse tutorial ensina como ler as informações no PLC, pra escrever é um pouco mais complicado e eu ainda não descobri como fazer, mas to trabalhando em cima, mas é possível sim dar comandos via Excel, mas depende de um pouco de programação em VBA (Visual Basic for Aplication), ou no caso do BrOffice em Java. Bem, vamos lá:

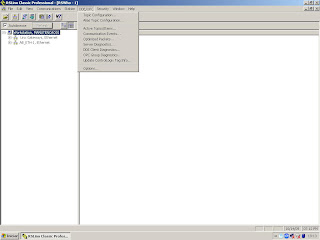

Primeiramente temos que configurar o RSlinx (se não me engano o Lite não tem a opção de trabalhar com Link DDE), com a rede já configurada vamos abrir o menu DDE/OPC > Topic Configuration... : No submenu Topic Configuration vamos criar um novo tópico, então, clique em New, de um nome para o topico e selecione a CPU desejada na tela que vai aparecer ao lado direito:

Com o tópico criado vá em Copy DDE/OPC Link :


O tópico vai abrir uma árvore on-line e off-line, vá na árvore on-line e lá vão aparecer todos os registros do PLC, entradas (I), saídas (O), Float (F), Inteiros (N), tudo mesmo, escolha um registro e clique em OK :


Agora no Excel (BrOffice no meu caso), vá em Editar > Colar especial :

Vão aparecer duas opções, escolha a Vínculo DDE :

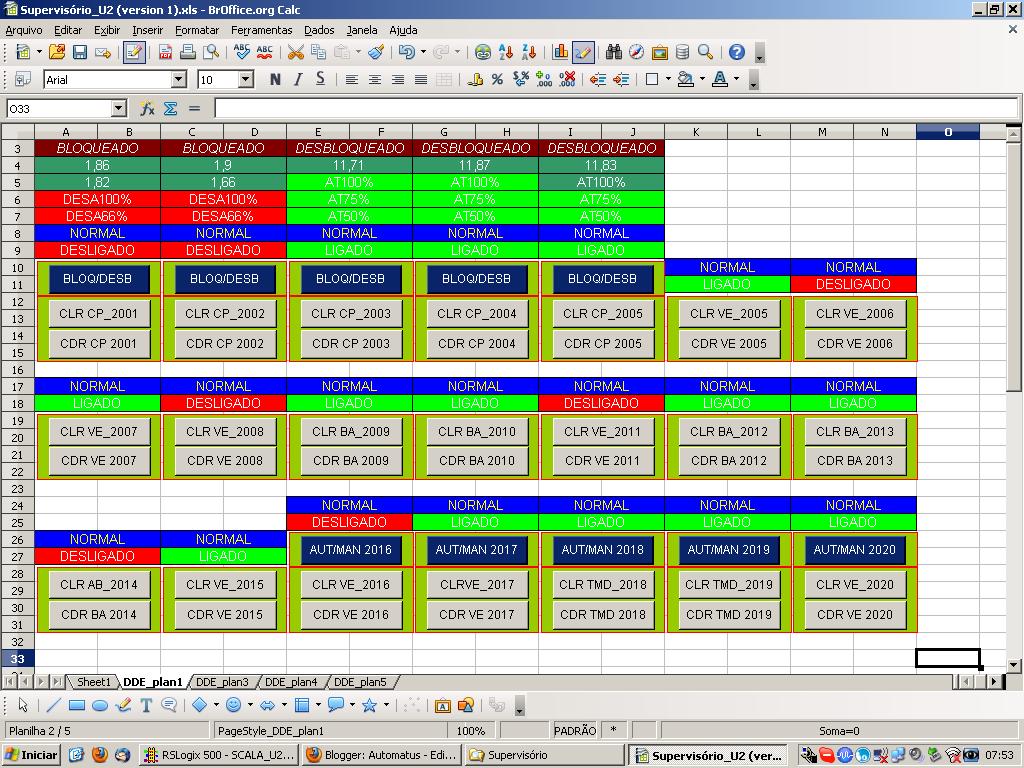

Pronto, assim que você colar ele vai aparecer no excel, e quando for alterado no PLC vai alterar sozinho na planilha, mas para isso o RSlinx tem que estar ligado e on-line com o PLC, com um pouco de VBA ou Java dá até pra fazer umas animações, fica bem apresentável.

Eu vou!!!

Brazil automation 2009, feira de automação promovida pela ISA, vale a pena conferir!!

http://www.isashow.com.br/novo/index.php

A Iniciação!!

Automação (do latim Automatus, que significa mover-se por si) , é um sistema automático de controle pelo qual os mecanismos verificam seu próprio funcionamento, efetuando medições e introduzindo correções, sem a necessidade da interferência do homem.

Mas ainda assim a melhor definição de automação que eu já vi/ouvi foi proveniente, naturalmente, de uma roda de amigos em uma mesa de bar, um rapaz que trabalhava com informática e tinha pouco acesso a esse tipo de informação pergunta pra um dos nossos companheiros de trabalho, enfim o que é automação, o nosso companheiro baixou o copo de cerveja e se calou por um instante pensativo e então soltou, “Bem, imagine só quando você vai tomar banho, você liga o chuveiro certo?! Então você entra direto debaixo d'água?! Não! Você leva a mão na água, se ela estiver fria ou quente demais você, com a outra mão, regula o chuveiro (na verdade a vazão da água) até alcançar uma temperatura agradável, isso é automação, temos aí leitura de dados, processamento e atuação no processo (mãozinha regulando a válvula!!).

A Automação Industrial visa, principalmente, a produtividade, qualidade e segurança em um processo. Em um sistema típico toda a informação dos sensores é concentrada em um controlador programável o qual de acordo com o programa em memória define o estado dos atuadores. Atualmente, com o advento de instrumentação de campo inteligente, funções executadas no controlador programável tem uma tendência de serem migradas para estes instrumentos de campo, assim descentralizando o controle, sobrecarregando menos os controladores. A automação industrial possui vários barramentos de campo ( mais de 10, incluindo vários protocolos como: CAN OPEN, INTERBUS-S, FIELD BUS FOUNDATION, MODBUS, STD 32, SSI, PROFIBUS, DEVICENET, etc) específicos para a área industrial (em tese estes barramentos se assemelham a barramentos comerciais tipo ethernet, intranet, etc.), mas controlando equipamentos de campo como válvulas, atuadores eletromecânicos, indicadores, e enviando estes sinais a uma central de controle conforme descritos acima. A partir destes barramentos que conversam com o sistema central de controle eles podem também conversar com o sistema administrativo da empresa.

Uma contribuição adicional importante dos sistemas de Automação Industrial é a conexão do sistema de supervisão e controle com sistemas corporativos de administração das empresas (quase sempre em forma de relatórios em tempo real!). Esta conectividade permite o compartilhamento de dados importantes da operação diária dos processos, contribuindo para uma maior agilidade do processo decisório e maior confiabilidade dos dados que suportam as decisões dentro da empresa para assim melhorar a produtividade.

Até a próxima...
